Łożyska kulkowe zwykłe są niezbędnymi komponentami w różnych zastosowaniach mechanicznych, umożliwiając płynny obrót wałów i osi przy jednoczesnej minimalizacji tarcia i przenoszeniu obciążeń promieniowych i osiowych. Ich wszechstronność i wydajność sprawiły, że są wszechobecne w wielu branżach, w tym w motoryzacji, lotnictwie, produkcji i robotyce.
Struktura i konstrukcja łożysk kulkowych poprzecznych

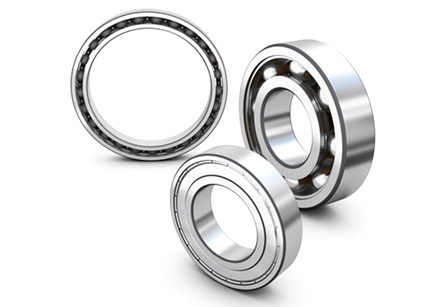

Struktura łożysk kulkowych zwykłych
Łożyska kulkowe zwykłe mają stosunkowo prostą, ale bardzo efektywną konstrukcję, która pozwala im skutecznie radzić sobie z różnymi obciążeniami i prędkościami. Jak wspomniano wcześniej, składają się one z czterech głównych elementów: pierścienia zewnętrznego, pierścienia wewnętrznego, elementów tocznych (kulek) i koszyka.
Pierścień zewnętrzny
Pierścień zewnętrzny jest większym z dwóch pierścieni i zapewnia stabilną zewnętrzną granicę łożyska. Zwykle jest wykonany ze stali, ale w niektórych przypadkach może być wykonany ze stali nierdzewnej lub innych materiałów do specjalistycznych zastosowań. Pierścień zewnętrzny odpowiada za montaż łożyska w oprawie lub konstrukcji, zapewniając właściwe ustawienie i podparcie elementów wewnętrznych. Zwykle ma rowek na swojej wewnętrznej powierzchni, tworząc bieżnię dla ruchu elementów tocznych.
Pierścień wewnętrzny
Pierścień wewnętrzny jest mniejszym z dwóch pierścieni i jest montowany na obracającym się wale. Podobnie jak pierścień zewnętrzny, jest on również wykonany ze stali i posiada wewnętrzny rowek tworzący drugą połowę bieżni dla elementów tocznych. Pasowanie między pierścieniem wewnętrznym a wałem jest zwykle ciasne, co zapewnia bezpieczne połączenie między łożyskiem a obracającym się elementem.
Elementy toczne (kulki)
Elementami tocznymi w łożyskach kulkowych zwykłych są stalowe kulki. Kulki te odpowiadają za zmniejszenie oporów tarcia pomiędzy nieruchomym pierścieniem zewnętrznym a obracającym się pierścieniem wewnętrznym. Liczba, rozmiar i materiał kulek zależą od konkretnej konstrukcji łożyska i jego zamierzonej nośności. Elementy toczne są rozmieszczone w układzie kołowym, dzięki czemu stykają się zarówno z pierścieniami wewnętrznymi, jak i zewnętrznymi, ułatwiając płynny obrót.
Klatka (uchwyt)
Klatka, znana również jako element ustalający, utrzymuje elementy toczne na miejscu i zapobiega ich stykaniu się ze sobą. Ta separacja zapewnia płynny ruch i zmniejsza ryzyko uszkodzeń związanych z tarciem. Klatka jest zwykle wykonana z mosiądzu, stali lub tworzywa sztucznego, a jej konstrukcja może się różnić w zależności od wymagań aplikacji. Na przykład zastosowania z dużymi prędkościami mogą wymagać koszyka o mniejszej masie i zmniejszonym kontakcie z kulkami, aby zminimalizować siły odśrodkowe.
Rozważania projektowe
Konstrukcja łożysk kulkowych zwykłych ma kluczowe znaczenie dla ich wydajności i trwałości w różnych zastosowaniach. Inżynierowie i producenci dokładnie biorą pod uwagę kilka czynników podczas procesu projektowania:
Odprawa i obciążenie wstępne
Odprawa w a
łożysko kulkowe zwykłe odnosi się do przestrzeni między elementami tocznymi a pierścieniami wewnętrznymi i zewnętrznymi, gdy nie jest przyłożone obciążenie. Właściwa wielkość luzu jest niezbędna do uwzględnienia rozszerzalności cieplnej i zapewnienia odpowiednich warunków pracy. Z drugiej strony napięcie wstępne to kontrolowana siła osiowa przyłożona do łożyska, zapewniająca kontakt elementów tocznych z bieżniami podczas pracy. Właściwe napięcie wstępne zwiększa sztywność łożyska i poprawia jego działanie, szczególnie w zastosowaniach wymagających dużych prędkości.
Wybór materiału
Stal jest najczęściej stosowanym materiałem na pierścienie i elementy toczne w łożyskach kulkowych zwykłych. Specyficzny gatunek stali i zastosowane procesy obróbki cieplnej mogą znacząco wpłynąć na wytrzymałość, trwałość i odporność łożyska na zużycie. W przypadku zastosowań związanych z ekstremalnymi temperaturami, środowiskami korozyjnymi lub specjalnymi wymaganiami można zastosować alternatywne materiały, takie jak stal nierdzewna, ceramika lub łożyska hybrydowe (połączenie elementów stalowych i ceramicznych).
Smarowanie
Właściwe smarowanie ma kluczowe znaczenie dla płynnej pracy i trwałości łożysk kulkowych zwykłych. Smary zmniejszają tarcie, rozpraszają ciepło i chronią przed korozją i zużyciem. Typowe opcje smarowania obejmują smar i olej. Wybór środka smarnego zależy od takich czynników, jak prędkość robocza, temperatura i warunki otoczenia. Łożyska uszczelnione zatrzymują środek smarny w łożysku, podczas gdy łożyska otwarte wymagają zewnętrznego smarowania.
Ekranowanie i uszczelnianie
Aby chronić wewnętrzne elementy łożyska przed zanieczyszczeniami,
łożyska kulkowe zwykłe mogą być wyposażone w osłony lub uszczelki. Osłony są zwykle wykonane z metalu i zakrywają boki łożyska, podczas gdy uszczelki są wykonane z gumy lub innych materiałów i zapewniają pełne pokrycie, zapobiegając przedostawaniu się kurzu, wody lub innych cząstek.
Tolerancja i precyzja łożyska
Tolerancja i precyzja łożyska odgrywają kluczową rolę w określaniu wydajności i niezawodności łożyska. Łożyska o wyższej precyzji mogą obracać się płynniej przy wyższych prędkościach i są powszechnie stosowane w maszynach precyzyjnych i zastosowaniach wymagających wąskich tolerancji.
Zalety i zastosowania łożysk kulkowych zwykłych
Zalety
Łożyska kulkowe zwykłe oferują wiele zalet, które czynią je popularnym wyborem w szerokim zakresie zastosowań przemysłowych:
Wszechstronność
Jedną z kluczowych zalet łożysk kulkowych zwykłych jest ich wszechstronność. Zostały zaprojektowane do przenoszenia zarówno obciążeń promieniowych, jak i osiowych, dzięki czemu nadają się do szerokiego zakresu zastosowań. Niezależnie od tego, czy obciążenie jest głównie promieniowe, czy osiowe, łożyska kulkowe zwykłe mogą je skutecznie wspierać, zapewniając elastyczność projektowania i inżynierii.
Niskie tarcie
Łożyska kulkowe zwykłe są zaprojektowane tak, aby zminimalizować tarcie między obracającymi się i nieruchomymi elementami. Płynny obrót elementów tocznych (kulek) znacznie zmniejsza straty energii, czyniąc te łożyska energooszczędnymi. Niskie tarcie przyczynia się również do zmniejszenia zużycia i wytwarzania ciepła, co prowadzi do dłuższej żywotności i poprawy ogólnej wydajności.
Wysokie prędkości
Łożyska kulkowe zwykłe mogą pracować z dużymi prędkościami, zwłaszcza w połączeniu z odpowiednim smarem i materiałami. Wydajny ruch elementów tocznych i zmniejszone tarcie umożliwiają im sprostanie wymaganiom zastosowań wymagających dużych prędkości, takich jak silniki elektryczne, turbiny i wrzeciona obrabiarek.
Niski poziom hałasu i wibracji
Konstrukcja łożysk kulkowych zwykłych pomaga zredukować poziom hałasu i wibracji podczas pracy. Płynny ruch toczny kulek w obrębie bieżni skutkuje cichszą pracą, dzięki czemu łożyska te nadają się do zastosowań, w których istotna jest redukcja hałasu, takich jak elektronika użytkowa i komponenty samochodowe.
Aplikacje
Łożyska kulkowe zwykłe znajdują szerokie zastosowanie w wielu gałęziach przemysłu ze względu na swoje zalety i wszechstronność. Niektóre z typowych aplikacji to:
Branża motoryzacyjna
W przemyśle motoryzacyjnym łożyska kulkowe zwykłe są stosowane w różnych elementach, takich jak piasty kół, przekładnie, alternatory, rozruszniki, pompy wodne i układy klimatyzacji. Ich zdolność do przenoszenia zarówno obciążeń promieniowych, jak i osiowych sprawia, że nadają się do różnorodnych zastosowań motoryzacyjnych.
Maszyny przemysłowe
Łożyska kulkowe zwykłe są szeroko stosowane w maszynach przemysłowych, w tym w silnikach elektrycznych, pompach, sprężarkach, przekładniach i systemach przenośników. Łożyska te zapewniają płynny ruch obrotowy, zapewniając sprawne funkcjonowanie urządzeń przemysłowych.
Sprzęt AGD
W urządzeniach gospodarstwa domowego, takich jak pralki, lodówki, wentylatory i odkurzacze, łożyska kulkowe zwykłe są stosowane do podtrzymywania obracających się elementów i zmniejszania tarcia, co skutkuje cichszą i bardziej energooszczędną pracą.
Przemysł lotniczy
Przemysł lotniczy opiera się na łożyskach kulkowych zwykłych do różnych zastosowań, takich jak podwozia samolotów, komponenty silników, systemy pomocnicze i mechanizmy sterujące. Zdolność łożysk do dużych prędkości i zdolność przenoszenia zarówno obciążeń promieniowych, jak i osiowych czyni je idealnymi do zastosowań w przemyśle lotniczym.
Robotyka
W robotyce i automatyce łożyska kulkowe zwykłe są niezbędne do zapewnienia płynnych ruchów przegubów i precyzyjnej kontroli ruchu. Ich niskie tarcie i wysokie prędkości przyczyniają się do ogólnej wydajności i wydajności systemów robotycznych.
Wyposażenie medyczne
Łożyska kulkowe zwykłe są również stosowane w sprzęcie medycznym, takim jak końcówki dentystyczne, narzędzia chirurgiczne i urządzenia do obrazowania. Ich niezawodność i płynne działanie są kluczowe w placówkach medycznych, gdzie precyzja i bezpieczeństwo są najważniejsze.
Energia odnawialna
W sektorze energii odnawialnej łożyska kulkowe zwykłe znajdują się w turbinach wiatrowych i systemach śledzenia energii słonecznej. Pomagają przekształcać energię wiatru i słońca w energię elektryczną, wspierając obracające się elementy w tych systemach.
