Łożyska stożkowe (TRB) są niezbędnymi komponentami w szerokiej gamie układów mechanicznych, zapewniając kluczowe wsparcie dla ruchu obrotowego. Te wszechstronne łożyska zyskały ogromną popularność ze względu na ich zdolność do przenoszenia zarówno obciążeń promieniowych, jak i osiowych, co czyni je idealnymi do zastosowań w różnych gałęziach przemysłu, takich jak motoryzacja, lotnictwo, ciężki sprzęt i nie tylko. Dzięki konstrukcji, która ułatwia rozkład obciążeń w kontrolowany sposób, łożyska stożkowe zapewniają zwiększoną wydajność i trwałość w trudnych warunkach pracy.
Zrozumienie łożysk stożkowych
Łożyska stożkowe to rodzaj łożysk tocznych zaprojektowanych z wewnętrznymi i zewnętrznymi bieżniami o stożkowym kształcie. Ta unikalna konstrukcja umożliwia zbieżność rolek we wspólnym punkcie osi łożyska, zapewniając liniowy kontakt między rolkami a bieżniami. Ten styk liniowy rozkłada obciążenia bardziej efektywnie w porównaniu z łożyskami kulkowymi, co skutkuje wyższą nośnością i zmniejszonym tarciem.

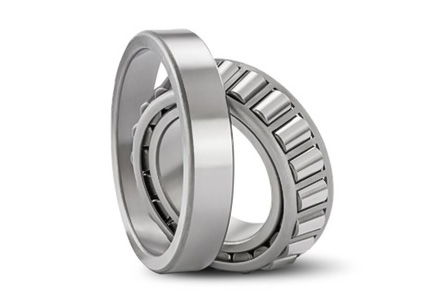

Podstawowymi elementami łożyska stożkowego są pierścień wewnętrzny, pierścień zewnętrzny, wałeczki stożkowe i koszyk. Klatka utrzymuje rolki na miejscu i zapewnia równomierne rozstawienie, minimalizując tarcie między rolkami. Konfiguracja stożkowych rolek umożliwia płynne rozłożenie sił, zapewniając doskonałą wydajność w różnych warunkach obciążenia.
Zalety łożysk stożkowych
Łożyska stożkowe mają wiele zalet w porównaniu z innymi typami łożysk, co czyni je popularnym wyborem w różnych gałęziach przemysłu.
Wysoka nośność: Łożyska stożkowe są zaprojektowane do jednoczesnego przenoszenia obciążeń promieniowych i osiowych. Unikalna konstrukcja stożkowych rolek zbiegających się we wspólnym punkcie na osi łożyska efektywniej rozkłada obciążenia. Dzięki temu łożyska mogą przenosić znaczne obciążenia promieniowe i wzdłużne, dzięki czemu nadają się do zastosowań związanych z ciężkimi maszynami, piastami kół samochodowych i skrzyniami biegów.
Redukcja tarcia i efektywność energetyczna: Liniowy kontakt między rolkami stożkowymi a bieżniami znacznie zmniejsza tarcie w porównaniu z łożyskami kulkowymi. W rezultacie łożyska stożkowe doświadczają mniejszych strat energii podczas pracy, co prowadzi do poprawy efektywności energetycznej i zmniejszenia wytwarzania ciepła. To zmniejszone tarcie przyczynia się do dłuższej żywotności łożyska i niższych kosztów eksploatacji w miarę upływu czasu.
Trwałość i żywotność: Łożyska stożkowe są zbudowane tak, aby wytrzymać trudne warunki pracy i zużycie. Kontrolowany rozkład obciążeń wzdłuż stożkowych rolek zapewnia równomierny rozkład naprężeń, zapobiegając przedwczesnemu uszkodzeniu i przedłużając żywotność łożyska. Ich solidna konstrukcja i wysokiej jakości materiały sprawiają, że nadają się do wymagających zastosowań w branżach takich jak górnictwo, budownictwo i produkcja ciężka.
Sztywność osiowa i promieniowa: Łożyska stożkowe zapewniają doskonałą sztywność osiową i promieniową, dzięki czemu wały i komponenty pozostają dokładnie wyrównane podczas pracy. Ta cecha ma kluczowe znaczenie w zastosowaniach, w których niezbędne jest zachowanie dokładnego pozycjonowania i minimalizacja ugięcia wału, takich jak wrzeciona obrabiarek i precyzyjne przekładnie.
Wszechstronność i kompaktowa konstrukcja: Łożyska stożkowe są dostępne w różnych konfiguracjach i rozmiarach, dzięki czemu są wszechstronne i można je dostosować do różnych zastosowań. Ich kompaktowa konstrukcja pozwala na instalację zajmującą mało miejsca, dzięki czemu nadają się do zastosowań o ograniczonej przestrzeni, takich jak zespoły kół samochodowych i komponenty samolotów.
Łatwość montażu i konserwacji: Łożyska stożkowe są stosunkowo łatwe w montażu, a ich znormalizowana konstrukcja upraszcza proces wymiany. Ponadto okresowe czynności konserwacyjne, takie jak smarowanie i przeglądy, są proste i pomagają zapewnić optymalną wydajność łożyska w długim okresie.
Wysoka precyzja i zmniejszone bicie: Konstrukcja łożysk stożkowych pozwala na precyzyjną kontrolę bicia łożyska, czyli zmiany grubości elementów tocznych. Zmniejszone bicie skutkuje płynniejszym i bardziej równomiernym ruchem, redukując wibracje i hałas w układach mechanicznych.
Rodzaje łożysk stożkowych
Łożyska stożkowe są dostępne w różnych konfiguracjach i konstrukcjach, z których każda jest dostosowana do określonych wymagań aplikacji. Te różne typy łożysk stożkowych oferują różne nośności, precyzję i przydatność do określonych gałęzi przemysłu.
Łożyska stożkowe jednorzędowe:
Łożyska stożkowe jednorzędowe są najbardziej podstawowym i najczęściej stosowanym typem łożysk stożkowych. Składają się z pojedynczego zestawu stożkowych rolek i zespołu pierścienia wewnętrznego (stożek) i pierścienia zewnętrznego (kielich). Rolki są rozmieszczone w taki sposób, że ich tory zbiegają się we wspólnym punkcie na osi łożyska. Taka konstrukcja ułatwia kontakt liniowy między rolkami i bieżniami, umożliwiając łożysku przenoszenie zarówno obciążeń promieniowych, jak i osiowych w jednym kierunku. Łożyska stożkowe jednorzędowe nadają się do zastosowań z umiarkowanymi i wysokimi obciążeniami promieniowymi i wzdłużnymi, co czyni je powszechnymi w piastach kół samochodowych, zespołach skrzyń biegów i maszynach przemysłowych.
Łożyska stożkowe dwurzędowe:
Łożyska stożkowe dwurzędowe składają się z dwóch zestawów stożkowych rolek i dwóch pierścieni wewnętrznych (stożków) oraz pierścienia zewnętrznego (miseczki) z podwójnymi bieżniami. Rolki w każdym zestawie są ustawione pod przeciwstawnymi kątami, aby przenosić zarówno obciążenia promieniowe, jak i osiowe w obu kierunkach. Taka konstrukcja znacznie zwiększa nośność łożyska w porównaniu z jednorzędowymi łożyskami stożkowymi. Łożyska stożkowe dwurzędowe są powszechnie stosowane w zastosowaniach wymagających większej nośności, takich jak ciężkie maszyny, sprzęt budowlany i walcownie.
Łożyska stożkowe czterorzędowe:
Czterorzędowy
łożyska stożkowe mają cztery zestawy stożkowych rolek rozmieszczonych w dwóch parach pierścieni wewnętrznych (stożków) i pierścienia zewnętrznego (kielich). Łożyska te mogą przenosić bardzo duże obciążenia promieniowe i osiowe i są wykorzystywane w zastosowaniach wymagających dużych obciążeń, w tym w walcowniach stali, sprzęcie górniczym i dużych maszynach przemysłowych. Czterorzędowa konstrukcja umożliwia tym łożyskom przenoszenie wyjątkowo dużych obciążeń oraz zapewnia doskonałą sztywność i precyzję w wymagających warunkach pracy.
Łożyska stożkowe wzdłużne:
Łożyska stożkowe wzdłużne są specjalnie zaprojektowane do przenoszenia obciążeń osiowych (wzdłużnych). Posiadają stożkowe rolki zorientowane w sposób umożliwiający przenoszenie sił pchających w jednym kierunku. Łożyska te są powszechnie stosowane w zastosowaniach, w których przeważają obciążenia osiowe, takich jak przekładnie samochodowe, łożyska oporowe skrzyni biegów i niektóre zastosowania w obrabiarkach.
Dostosowane łożyska stożkowe:
Oprócz standardowych typów wymienionych powyżej, producenci mogą tworzyć
niestandardowe łożyska stożkowe w celu spełnienia określonych potrzeb aplikacji. Te niestandardowe łożyska mogą obejmować unikalne konstrukcje, materiały lub specjalne cechy dostosowane do określonych branż lub wymagających warunków pracy. Niestandardowe łożyska stożkowe są często stosowane w zastosowaniach niszowych lub w zaawansowanych projektach inżynieryjnych, w których standardowe łożyska mogą nie wystarczyć.
